米科（Asmik）作为工业自动化仪表领域的专业厂商，其管道内空气流量测量仪器以涡街流量计 为核心产品，适用于不同工况下的气体流量监测需求。以下从产品类型、技术特点、应用场景及选型建议展开分析：

一、核心产品类型与技术特点

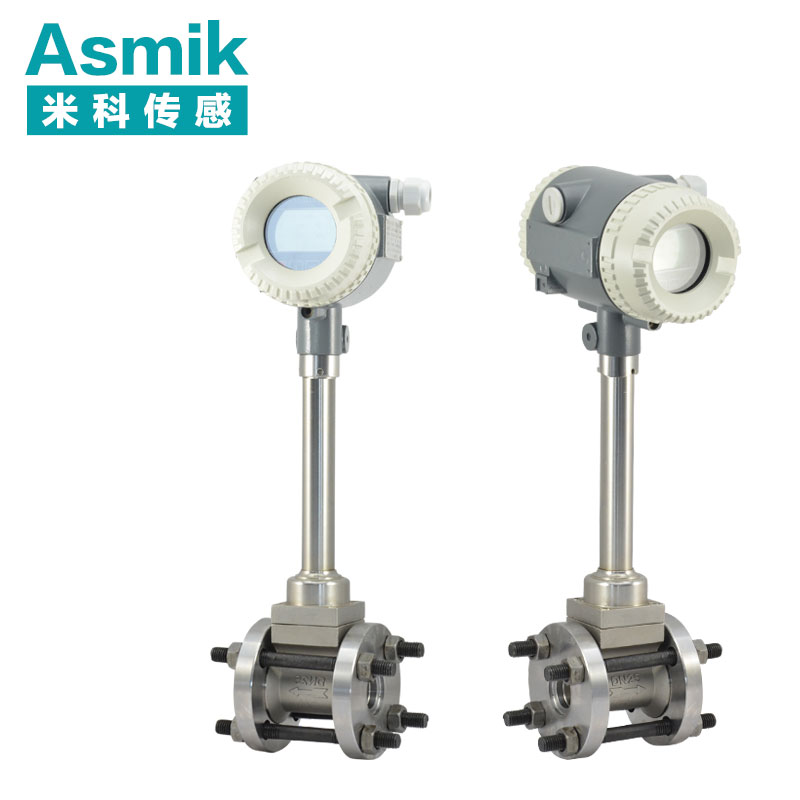

1. 涡街流量计（如LUGB系列）
   • 原理：基于卡门涡街效应，通过检测流体中漩涡脱落频率计算流量，适用于洁净气体、蒸汽等介质。
   • 技术优势：
     • 宽量程比：可达1:10~1:20，适应流量波动大的场景。
     • 耐压高：本体材质多为304/316L不锈钢，最高耐压可达4.0MPa（部分型号）。
     • 可选温压补偿：内置或外接补偿模块，提升蒸汽等介质测量精度。
     • 防护等级：IP65/IP67，适应工业现场粉尘、潮湿环境。
   • 典型应用：压缩空气总管流量监测、工业锅炉蒸汽计量、HVAC系统风量控制。

二、选型关键参数

1. 流量范围：
   • 涡街流量计：需确认管道公称通径（DN15~DN300）及常用流量、最大流量。
   • 热式流量计：需明确质量流量范围（如0~1000SLM）及最低流速要求。
2. 介质特性：
   • 气体成分：是否含粉尘、水汽、腐蚀性成分（如需选配防腐涂层或过滤装置）。
   • 温度压力：若介质温度＞120℃或压力＞1.6MPa，需选择高温高压型传感器。
3. 输出信号：
   • 模拟量：4~20mA（标配），支持HART协议。
   • 数字量：RS485（Modbus RTU）、脉冲输出（用于总量累计）。
4. 安装方式：
   • 涡街流量计：法兰连接（DN15~DN300）或卡箍连接（卫生型）。
   • 热式流量计：直插式（DN15~DN100）或管道式（DN25以上）。

三、应用场景与案例

1. 压缩空气系统：
   • 需求：监测总管流量、分车间用气量，评估空压机能效。
   • 推荐方案：
     • 主管道（DN100以上）：LUGB系列涡街流量计+温压补偿模块。
     • 支管道（DN25以下）：MF系列热式流量计（直插式安装）。
2. 环保排放监测：
   • 需求：测量烟气、废气流量，满足CEMS系统要求。
   • 推荐方案：
     • 高温烟气：LUGB系列高温型涡街流量计（耐温350℃）。
     • 低浓度废气：MF系列热式流量计（抗粉尘设计）。
3. 实验室气体供应：
   • 需求：精确控制高纯气体（如N₂、Ar）流量，误差≤±1.5%。
   • 推荐方案：MF系列热式质量流量计，支持多气体标定及远程校准。

四、选型建议

1. 优先选择带温压补偿的涡街流量计：若介质为蒸汽或温度压力波动大的气体，可避免人工修正误差。
2. 小流量场景选热式流量计：如管道DN15以下或流速＜5m/s时，热式流量计精度更高。
3. 关注防护等级与防爆认证：若用于化工、煤矿等危险区域，需选择Ex d IIC T6防爆型产品。
4. 考虑数据集成需求：若需接入DCS/SCADA系统，优先选择支持Modbus TCP或OPC UA协议的型号。

五、用户评价与行业认可

• 客户反馈：某汽车制造厂使用LUGB-DN80涡街流量计监测空压站总管流量，运行1年后测量误差＜±1.2%，稳定性优于原进口品牌。
• 行业认证：米科流量计通过CE、SIL2认证，符合ISO 9001质量管理体系，在钢铁、石化、电力等行业有广泛应用。
